分度盘手动旋转说明书
2019-05-22

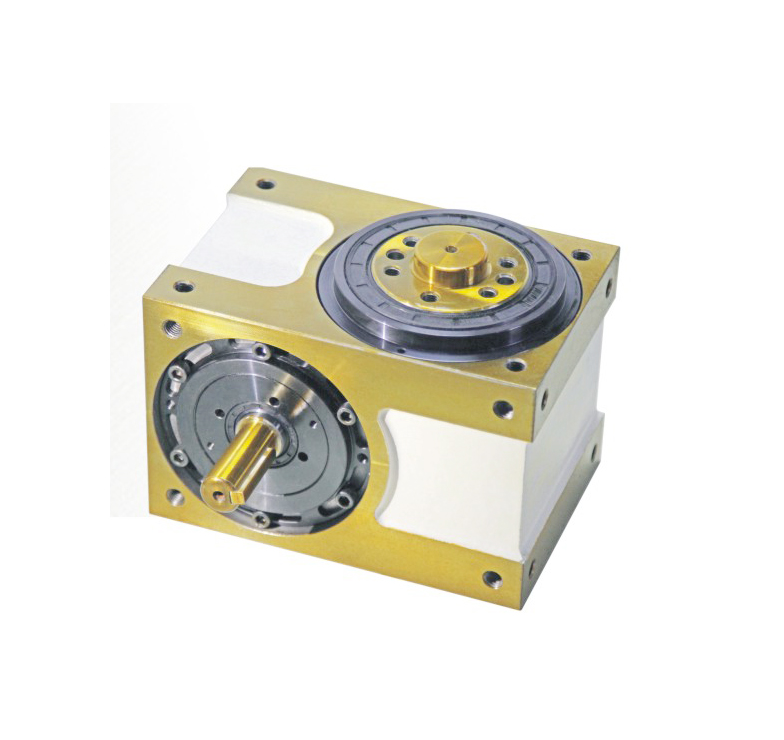

分度盘是将工件夹持在卡盘上或两顶之尖间,并使其旋转、分度和定位的机床附件.主要用于铣床,也常用于钻床和平面磨床,还可放置在平台上供钳工划线用.那么分度盘的手动旋转操作是怎样的呢?
1)使用快速移动或寸动模式下运行分度盘时,须按住"+4"或"-4"一秒后分度盘才能转动.转动结束后,分度盘将自动变成夹紧状态.
2)手轮模式下,将轴选选择在档无需任何等待,即可旋转.
分度盘是将工件夹持在卡盘上或两顶之尖间,并使其旋转、分度和定位的机床附件.分度盘主要用于铣床,也常用于钻床和平面磨床,还可放置在平台上供钳工划线用,今天为大家介绍的关于分度盘零件的工艺性分析,希望小编的介绍会对您有所帮助哦!
1)工件锻造比比较大,很容易造成应力的分布不均.因此,锻造后进行正火处理,粗加工后进行调质处理,以改善材料的切削性能.
2)工序安排以台阶面和Φ110g6的外圆表面定位,装夹工件,达到了设计基准,工艺基准的统一.
3)分度盘大端面对Φ35h6mm孔中心线有垂直度要求;外圆台阶面对Φ110g6mm外圆轴心线有垂直度要求;Φ110g6mm外圆与Φ35h6mm孔有同轴度要求;4×Φ10H6螺纹EQS与和3×Φ9mm孔和3×Φ13对110g6mm外圆轴心线有位置度要求,可在偏摆仪上用百分表检查同轴度及垂直度.
